详细概述：

一、概   述

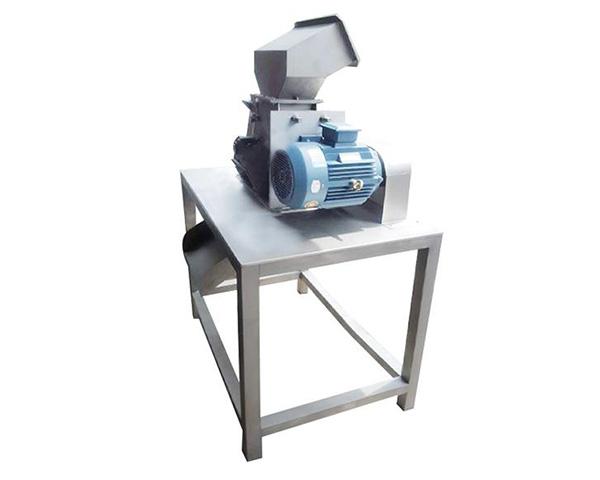

1.1 锤式破碎机为我公司测绘设计的具有九十年代国际先进水平的果蔬破碎机械，适用于苹果、梨、胡萝卜、土豆等果蔬原料的破碎，具有结构新颖、紧凑、节能、生产能力大、适用范围广等特点。全部采用不锈钢制造，符合食品卫生，既可单机使用，又可方便连线。

1.2 型号组成及意义：

二、结构特点及工作原理

2.1 主机结构参照示意图、外形示意图

2.2 该机主机由机门、锤片、筛网、主轴、机身等部件组成；

2.3 整机包含进出料斗、主机、机架、传动部件等，工作时电机经一对皮带轮等速驱动主轴高速旋转，主轴上装有若干把锤片。物料从升运机自由落入进料斗，被高速旋转的锤片切碎，由于离心力的作用，破碎后的物料颗粒由腰形的筛孔落入出料斗，然后由另配的螺杆泵泵入下道工序。

★ 优点：破碎粒度一致，粒度大小由腰形筛孔大小决定。

三、主要技术参数

     生产能力：2T/h

     配用功率：4KW

     主轴转速：1800rpm

四、安装、使用及维护

4.1 紧定好机上各部位的螺栓；

4.2 整机用水平仪找平，并用膨胀螺丝固定，不允许倾斜及振动；

4.3 清洗机器内外，检查机门锁紧是否可靠；

4.4 各润滑部位加润滑脂，以后每100小时加注一次；

4.5 检查三角带松紧是否合适，手动空转灵活无异常；

4.6 以上确认无误后接通电源试机，试运行几次无误后投料生产；

4.7 工作结束后要清洗机器内外，保持洁净；

4.8 经常检查电机是否过载发热，若有不良现象及时与维修人员联系；

4.9 机器未停止转动，切勿打开机门。
