概述
1.1 用途
OCT-600型全自动变频式蔬菜脱水机使用于各类蔬菜产品去除表面水分，是蔬菜加工行业制作脱水蔬菜较理想的加工设备。
1.2 特点
该机以蔬菜类加工物料所需的技术参数为依据，应用变频技术和光电传感技术实现了工作时间，工作转数以及启动，停止的控制；具有运转安全可靠、操作简单、噪声低等显著特点。
传动控制系统由高品质变频调速器及光电传感器等控制元件组成，运转时间、运转速度调整方便，传动可靠，单运转速度应在本机允许的范围内调整，高转速为1200rpm.

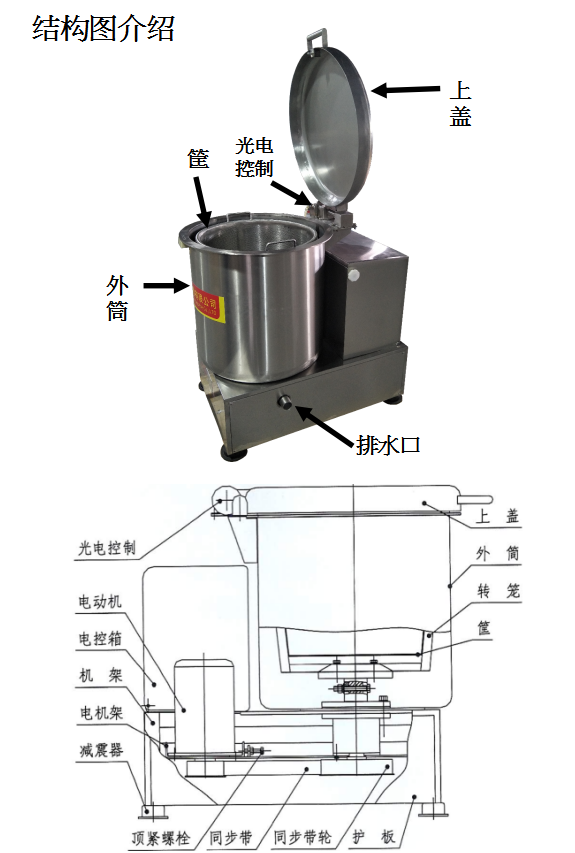

2.1 主要结构 ：本机主要由机架、外桶、转笼、筐、上盖机电器部分组成。
2.2工作原理：将物料均匀的装入筛筐内摊平，放进转笼内，合上上盖，机器自动开始工作，转笼运转的离心力使筐内物料的水分甩出筐外，有排水口排出。
技术参数
生产能力：600kg/h
电机功率：YTPS90S-4 1.1KW
额定电压：220V
额定频率：50Hz
防水等级：1PX1
同步带：510 H 150
4.1 外形尺寸：970×590×890mm
4.2 机器重量：140kg
5.1 操作前的准备
5.1.1 操作人员可根据物料的比重大小，脱水物料含水程度确定工作的运转时间和运转速度以及每筐的装载量大小。一般所装填的物料不应超过整个筐高度的3/4，装料限量15kg.
5.1.2 打开机盖，合上机外电源开关。
5.2 操作
5.2.1 将额定物料装入筛筐内，物料应均匀，不得有明显偏置堆积现象。
5.2.2 将框放置于转笼内。
5.2.3 合上上盖，机器即自动运转一个周期，然后自动制动停止。
说明：如果机器在运转过程中产生剧烈振动现象，应打开上盖，机器自动停止运转后，将物料均匀，摊平或找出振动原因解决后，在盖上上盖，机器自动开机工作。
|

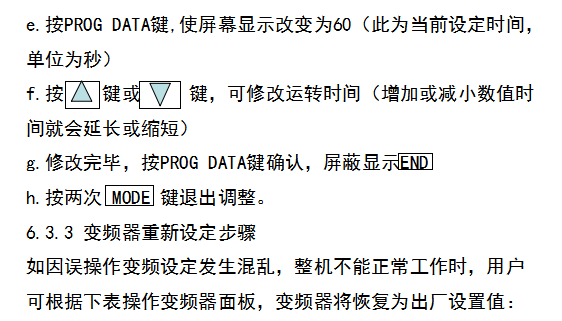

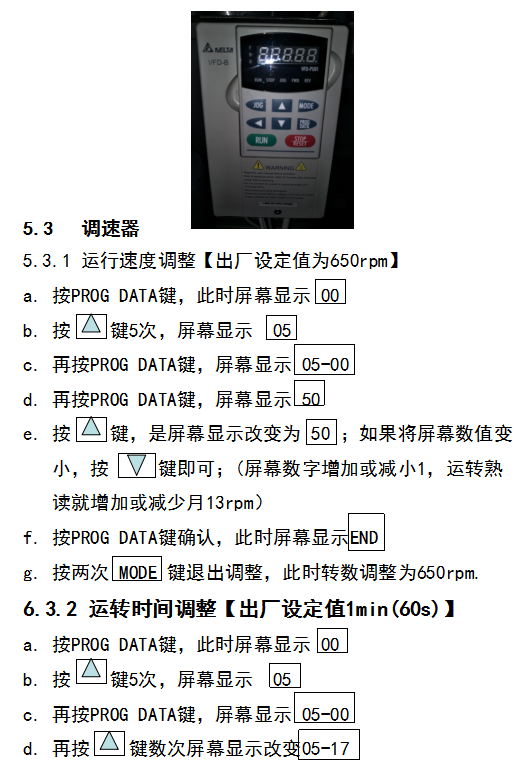

顺序号 |
参数代号 |
出厂设定 |
参数功能 |
||
|
|
代号 |
操作参考 |
设定值 |
操作参考 |
|
|
1 |
00-02 |
6.3.2a、c、d |
09 |
6.3.2e、f、g、h |
恢复变频器初 始设定 |
|
2 |
00-05 |
6.3.2a、c、d |
13 |
6.3.2e、f、g、h |
设定值计算即13rpm/Hz |
|
3 |
01-00 |
6.3.2a、b、c |
83 |
6.3.2e、f、g、h |
限定高平率 |
|
4 |
02-01 |
6.3.2a、b、c、d |
01 |
6.3.2e、f、g、h |
外部端子控制 |
|
5 |
03-00 |
6.3.2a、b、c |
01 |
6.3.2e、f、g、h |
风扇控制 |
|
6 |
04-09 |
6.3.2a、b、c、d |
14 |
6.3.2e、f、g、h |
M16知道程序运转运行 |
|
7 |
05-00 |
6.3.1 |
50 |
6.3.2e、f、g、h |
一段速度（可调整转速） |
|
8 |
05-15 |
6.3.2a、b、c、d |
01 |
6.3.1 |
运转一次停止 |
|
9 |
05-16 |
6.3.2a、b、c、d |
00 |
6.3.2e、f、g、h |
电机正转 |
|
10 |
05-17 |
6.3.2 |
60 |
6.3.2e、f、g、h |
周期时间 |
安装调试
|
故障现象 |
产生原因 |
排除方法 |
|
转笼运转速度与调整速度不符 |
筐内物料超重 |
停机并取出筐，减少物料 |
|
运转中产生剧烈振动 |
物料分布不均引起的偏重 |
打开上盖，摊平物料 |
|
转笼运转时打顿或不转 |
1.同步带太松或磨损严重 2.电源电压太低 |
1.调整电机架螺栓或更换同步带 2.实测电压 |
技术参数：
尺 寸：970*590*890(mm)
电 压：220V
功 率：YTPS90S-4 1.1KW
机器重量：140kg
产 量：600kg/h
产品用途：
适用于各类蔬菜产品去除表面水分，是蔬菜加工行业制作脱水蔬菜较理想的加工设备。
产品特点：
1. 以蔬菜类加工物料所需的技术参数为依据，应用变频技术和光电传感技术实现了工作时间，工作转数以及启动，停止的控制；具有运转安全可靠、操作简单、噪声低等显著特点。
2. 传动控制系统由高品质变频调速器及光电传感器等控制元件组成，运转时间、运转速度调整方便，传动可靠，单运转速度应在本机允许的范围内调整，高转速为1200rpm。
