详细概述：

安全使用规则

本使用说明书是为了安全使用本机器而制作的参考简介。本机的操作人员或保养人员在进行操作或检修保养之前，必须仔细阅读使用本说明书，并正确理解操作方法及注意事项，然后再进行操作或检修保养。
为了使客户充分理解本使用说明书和本机上的各种注意、警告标记等，我们对其加以分类，望客户充分理解并认真遵守这些规则。

此标记表示因操作失误等，有可能造成操作者受伤或物品损坏。

※ 这些注意、警告标记等一定要贴在所规定的较为明显的位置。若有损坏或污损请尽快更换。（可与本公司或代理店联系）

7、操作人员应穿工作服。
操作时应穿防滑鞋。
长发者操作时应戴工作帽。
不要穿过于肥大的衣服或者佩戴项链等饰物，以免卷入机器，造成危险。
8、操作时注意身体平衡。
操作者应两脚站稳，尽量保持身体平衡。
9、电源线放置有序，不可杂乱无章。
不可拉着电源线将插头拔离插座，不可拉着电源线移动本机。
电源线应固定于不易受损的位置。
要定期检查电源线，如发现电源线有损坏，请尽快与代理店联系更换或者由专业电器维修人员修理后方可使用。
10、对机器要经常保养、维修。
为了安全、高效率的生产，对刀片要经常研磨、保养，以使其保持佳的切割状态。
根据使用说明书的规定，应定期加注润滑油和更换易损件。
手柄等部位要保持清洁。
11、下列情况应切断电源。
停止工作时、清扫本机时、保养维修或停电时。
更换刀片、砂轮等易损件时。
感到会有危险发生时。
12、开机前机器上不应放有杂物。
开机前应确认机器是否放有杂物，机器调节用工具等不应放在机器上。
13、避免机器的意外启动。
在未切断电源的情况下，禁止用手触摸开关按钮搬动机器。
14、机器运转时，绝对不可触摸刀刃和周边部件等。
在机器运转中，绝对不可打开磨刀器罩、护刀罩等，不可触摸运转中的刀刃，以免发生危险。

15、出现异常现象时要立即停机。
机器运转中，如发现异常噪音现象时，应立即停机检查。
16、检查是否有破损的零件。
使用前应检查护刀罩及其他部件是否有损伤等，确认其动作和功能是否正常。应确认克调部件的位置调整机器紧固状态，零件的损伤和组装状态以及有关机器运转的所有部位是否有异常现象。
损伤的护刀罩以及其他部件的修理和更换，应按照使用说明书中指示进行。如使用说明书中未做明确只是，请与代理店联系修理或更换。
如用正规的操作方式不能正常启动或制动本机时，请停止使用。
17、请使用正品零部件和正确安装。
刀片及其他零部件应安装于正确位置，因使用指定以外的零部件而导致安装过松或者过紧都会造成危险。各种护罩和螺丝等，除清扫时外，不可随意拆卸。请不要使用本说明书或者商品手册指定以外的零部件，发哦则会造成机器的损伤和人身事故的发生。
18、机器修理，请与本公司或购买销售商店联系。
本机符合中国有关机器的安全规定，用户切不可随意自行改造。机器的修理请一定与销售代理店联系。如果由非专业人员修理，不仅影响机器的性能的充分发挥，还有可能造成机器故障或人身事故的发生。
19、请使用中性洗涤剂和食品机器用润滑油。
清洗本机时，请使用中性洗涤剂。注油部位请使用食品机械用润滑油。

只有将托物板的位置设定为高于刀片平面时，方可将载物台卸下。

以上仅介绍了机器的一般注意事项，鉴于本机的特殊性，还有许多本机特有的注意事项。使用本机时，以下注意事项要特别加以注意。

1、刀片
机器运转时不要触碰运行中的刀片。机器未运转时，也不要随意的触摸刀刃。
2、一定要安装使用标准地线
为了防止触电事故的发生，请一定要安装使用标准地线。
3、机器内部不可有水溅入。
机器内部并非防水结构，严禁用水冲洗机器内部等，电机和开关部分如果进水，则有触电的危险，请充分注意。
4、载物台往复运动，如用户有需要请自设防护栏。
载物台的往复范围，应设置防护栏，以确保安全操作。
5、不可加工带骨肉。
如加工带骨肉，可能会导致刀片和机器的损伤。不可加工4摄氏度以下的过硬冻肉，否则会导致刀片破损和机器故障等。
6、机器的滑动、回转部位应经常注油。（参照第21页的润滑部位）
使用前，请务必在滑杆、注油孔、翻动部、回转部等注油。如未注油，可能会导致运转不正常或发生机器故障。

润滑油请使用食品机械用润滑油。
关于齿轮箱内齿轮润滑油，请参照第20页的“齿轮箱润滑油的检查”。
7、切片厚度调节板在切割工作完成后应归零。

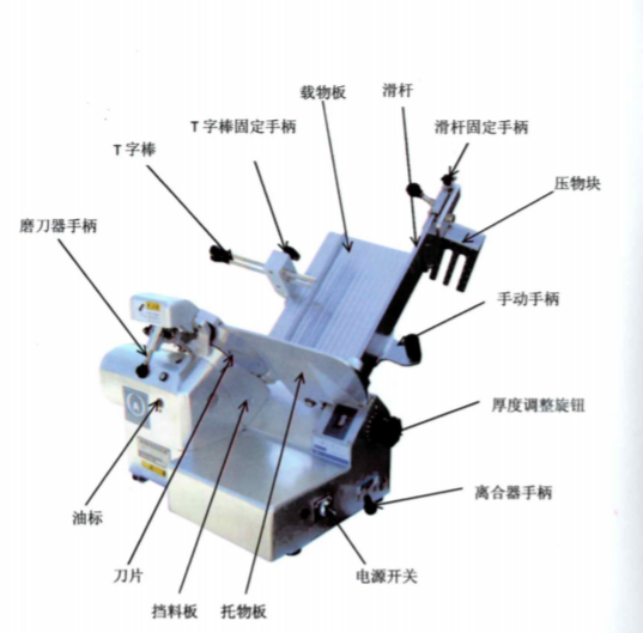

各部件的名称

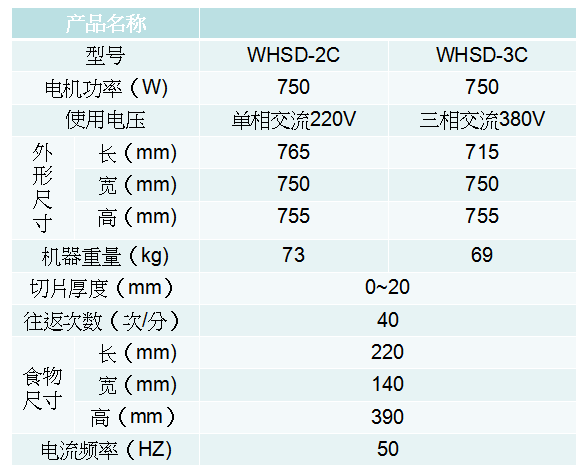

技术性能

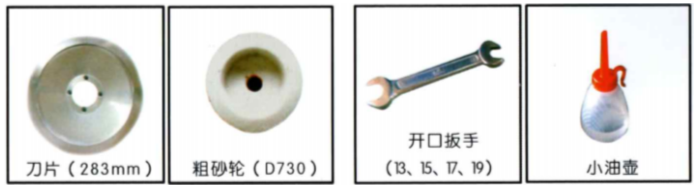

附带品（工具）及易损部件

用途

适用于各种肉类、火腿等的切片。（不得加工零下4摄氏度的肉类及带骨肉等。

安装前请做好如下各项准备。

1、安装场所的选择

载物台有往复运动范围，如用户有需要请自设置防护栏（自行准备），以确保安全操作。
（1）请确认安装场所的面积大小，机器和墙壁或门窗之间要保持一定的间隙。否则会损伤墙壁或者门窗。
（2）机器应安装在便于运转的场所和兼顾的台子上，并尽量使机器处于水平位置。

2、漏电保护器的确认。
在接通电源前，应确认是否装有符合劳动安全、卫生规则及电器设备技术指标的防触电保护器。
本机一定要接有地线，即使在使用漏电保护器电源时也要接地线。
地线的安装不仅仅是为了防止触电，同时可以防止机器的误操作，所以请务必安装地线。
3、延长电源线
如因电源离机器较远，使用延长线时，应使用可使电流充分流通的延长电源线，以便充分发挥本机的效率。线芯截面积和长度参照下表.

延长电源线超过使用长度15米时，地线线芯截面面积随之变化为2.5平方毫米。

（2）连接地线时，地线与连接端不应出现断线或接触不良等现象。
（3）请确认地线端与本机金属外壳的连接是否良好。
地线的安装，务必请具有安装资格的电器专业技术人员进行。绝对不可使地线棒或接地板与煤气管道相接，否则会发生很大危险。
6、安装后的清扫
本机出厂时已进行过清洁处理，但在运输过程中可能会附带着尘土，所以安装完毕后请在此进行清扫。

1、确认使用电源。
请使用标牌上所规定的（AC220V/AC380V）相应的电压电源，否则会损伤电机。
2、检擦电源线是否有损坏。
发现电缆电线有损坏时，应由专业电器人员进行修理或更换。
3、检查刀片固定螺丝是否紧固。
出厂时虽然已将刀片紧固好，为了预防万一，请加以确认。
4、护刀罩安装状态的确认。
护刀罩为安全保护装置之一，请确认各螺丝的紧固状态和安装位置。

如果刀片方向运转，将造成曲柄松动，非常危险，应立即停止运转。

使用本切片机切东西时，圆形刀片使用前应进行试运转。否则，不能得到良好的切片效果。具体操作顺序，开始试运转，过一定时间后，合上离合器手柄开关，载物台往复运转之后切肉。
圆形刀片是否安装牢固。各部位护罩是否稳固。载物台是否稳固。离合器手柄是否置于“离”（OFF)状态。

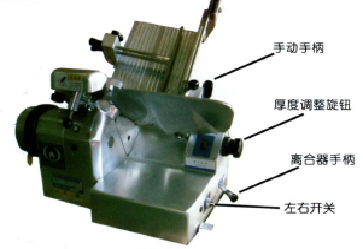

1、运转方法

自动运行
（1）启动电源开关，圆形刀片开始运转。
（2）扳动离合器手柄，将其置于“合”（ON）的位置，载物台开始往复运行。
手动运行
（1）气动电源开关，圆形刀片开始运转。

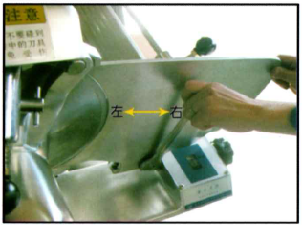

（2）想手动切肉时，请将离合器手柄置于“离”（OFF）位置，使载物台停止往复运动，然后用手握住载物台的手动把手做往复运动，便可随意手动切肉。

如由自动改为手动切肉时，请务必先将离合器手柄置于“离”（OFF）位置，待载物台停止往复工作后，再握住“手动手柄”切肉，以免发生危险。
2、停止方法
本机载物台的往复运动是由离合器控制的，利用离合器开关手柄可使其停止在任意位置。

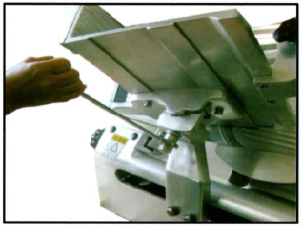

从右向左扳动离合器手柄，载物台可停止运动，但是圆形刀片仍处于运转状态，请多加注意。参照（图三）
关闭电源开关，刀片停止运转。参照（图三）
3、装肉方法

在往载物台上装肉时，绝对不应使载物台处于刀片位置。
（1）在往载物台上装肉之前，请用厚度调节旋钮将厚度刻度调至“0”位。
（2）将压物块向上提至滑杆顶处翻转后，将其置于固定槽中。请参照（图四）。

在压物块未固定之前，严禁开机。否则载物台的运动，压物块可能脱钩因而损伤机器或造成事故。
（3）松开T字棒固定手柄，使其自由活动。

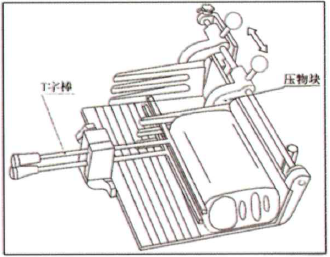

（4）将肉放入载物台，调节T字棒压住肉的程度，然后紧固好T字棒固定手柄。
请参照（图五）

（5）将压物块上提，脱开压物块支撑槽，旋转至载物台上方，使其自然落下，压在肉的上方。请参照（图六）

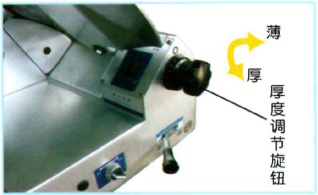

4、厚度设定

绝对不可在载物台往复运动时调整切片厚度。
调整厚度调节旋钮，选择您所希望的切片厚度。参照（图七）。

刀刃的研磨

刀刃的研磨，是充分发挥本机性能的不可缺少的重要程序。所以应经常研磨刀片，保持刀片的锋利和清洁，应使其始终处于佳的切削状态。

当准备打开砂轮罩进行刀刃的研磨时，请一定先将机器关掉，并将切片厚度调节板归零，否则可能发生危险
只能使用本机配备的专用磨刀器进行刀刃的研磨。
1、研磨前的准备
刀刃研磨前请事先确认以下事项：
离合器手柄是否处于“离”（OFF）位置。
打开砂轮罩，检查砂轮转动是否自如。
检查砂轮，不应有破损或裂缝。

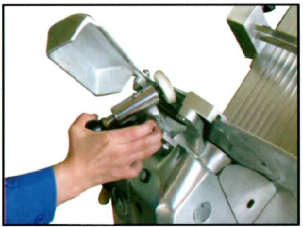

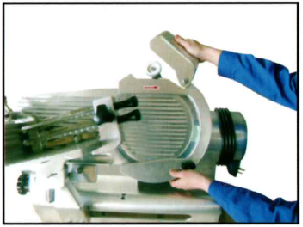

2、刀刃研磨方法

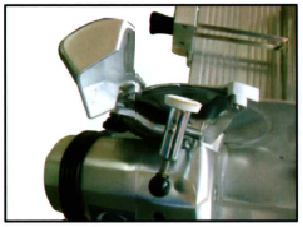

   （1）打开砂轮罩，调整磨刀装置将其磨刀位置调整好。请参照（图八）

随着刀片的研磨，其刀片直径会越来越小，所以，当刀片与波纹板之间的间隙达到3mm左右时，则有必要进行以下1~3项的调整。

进行各部位的调整时，请务必切断电源，将电源插头拔出电源插座。调整完毕后一定要将各部位的螺丝拧紧，以免发生机器故障或造成事故。

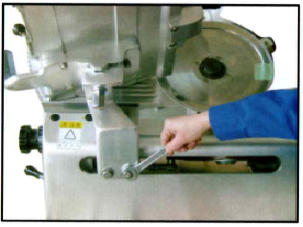

1、刀片与载物台之间的间隙调整
松动（图十）中所示的紧固螺母及定位螺栓，使载物台上下移动，然后将载物台和刀片之间的间隙调整为3~4mm。

2、刀片与载物台之间的间隙调整
松动图（十一）中所示的紧固螺栓，使波纹板可左右移动，然后将波纹板与刀片之间的间隙调整为1.5~2mm。

3、刀片与磨刀装置间隙的调整
圆形刀片和砂轮接触时的位置，如图（十二），磨刀石圆心刀刀片的外周的距离约15mm。

6、圆形刀片的更换
当圆形刀片的直径磨损刀263mm时，请更换新的刀片。有关刀片更换作业请与代理店联系。
仅能由专业人员或受过培训的人员来更换刀片。

新刀片更换之后，（图10、图11、图12、图13）请进行相应部位的调整

避免故障的注意事项

不得加工低于零下4摄氏度的冻肉。
不得加工带骨肉。
不得加工机器适用范围以外的物品。
不得加工超出载物台能力范围的肉类。
不得使用指示规定电压以外的电源。
不得在1分钟之内开机、关机20次以上，否则会烧损电机。
紧固螺丝、旋钮等，如有松动，应及时紧固。紧固时应停机进行，以免发生危险。
各注油部位（孔）等，每日应注油一次。如注油不足，可导致部件过热烧焦，因而造成机器故障或发生事故。

当机器运转不正常时，请不要自己修理，以免发生危险。请尽快与销售代理店联系修理。

本机为食品机械，卫生条件要求较高。因此必须经常进行清扫，保持清洁。清扫后，各种部件要按所规定的位置安装好，以保证机器的安全运行。

进行清扫、检查时，必须拔掉电源插头，切断电源。
将切片厚度调节板归零。
清扫刀片和刀片周围的部件时，应十分注意，不要用手触摸刀刃，以免受伤。
禁止使用碱性洗涤机清洗本机，请使用中性洗涤机。

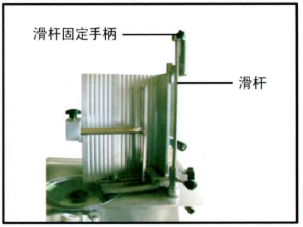

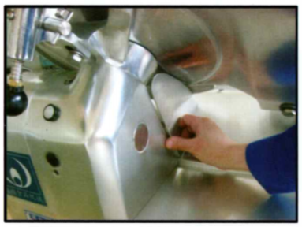

1、压物块的清洗
松动滑杆固定手柄，将滑杆向上拨起取下压物块进行清洗。
压物块上有许多尖钉，清洗和装卸时要注意安全。图（十四）

3、挡料板的清洗
扣住挡料板的圆孔，将其取下。参照图（十六）

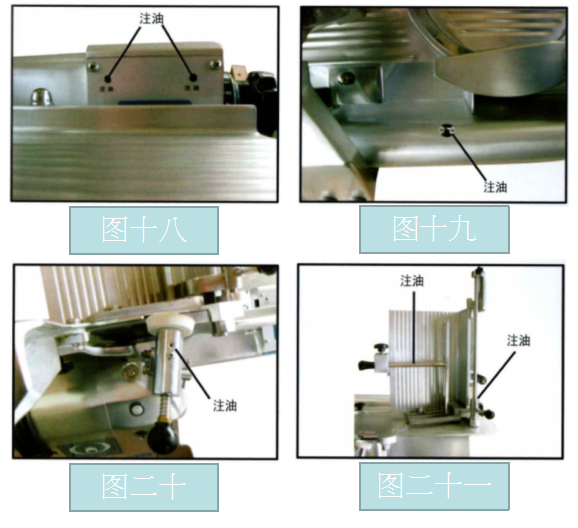

润滑部位

以下旋转、滑动、翻转等部位应经常加注润滑油。
润滑油推荐牌号：SHELL 140#

机器的维修

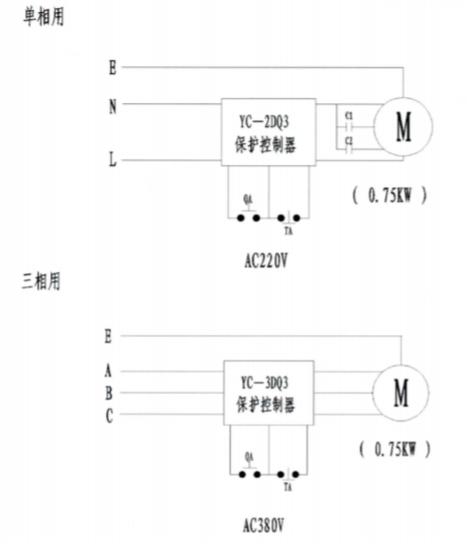

电气原理图

技术参数：

外形尺寸：930*565*755(mm)

电    源：单相交流220V  50Hz

三相交流380V  50Hz

电    压：0.75Kw

重    量：73Kg

处理能力：40次/min

刀片直径：∮283（mm）

推荐处理温度：-4度以上（根据材料）

主要用途：

适合酒楼、超市、肉市场加工、小型加工厂等肉类,卤味,海产等食品切丝、切片。

功能特点：

采用齿轮传动系统，传动力大运转稳定，德国进口刀片经久耐用适合冷冻肉品切片专用，整机不锈钢，刀片为特殊钢质制造，可轻易拆卸、清洗，并能快捷方便地更换不同规格的刀组。
